Инфракрасное излучение (ИК) - электромагнитное излучение, которое расположено в спектральной области между красной границей видимого света и микроволновым радиоизлучением. Оно соответствует длинам волн 650 - 12 000 нм. Использование такого излучения позволяет получать информацию об объемной структуре объекта за счет того, что лучи способны проникать в его глубину.
Выделяют следующие диапазона ИК излучения:
- NIR (near infrared) - ближний ИК
- SWIR (short-wave infrared) - коротковолновый ИК
- MWIR (mid-wave infrared) - средний ИК
- LWIR (long-wave infrared) - длинноволновой ИК
NIR диапазон
Излучение с длиной волны 0.75-1.4 мкм.
Излучение NIR диапазона находит широкое применения в различных отраслях. Вы можете использовать излучение NIR диапазона:
- Для контроля конвейерной продукции
- Для исследования нагретых материалов
- Для проверки мутных жидкостей. Такие жидкости являются прозрачными для ИК излучения, что обеспечивает возможность к обнаружению посторонних и нежелательных объектов в растворах.
- Для контроля печатной продукции.
- Для считывания штрих-кодов.
- В лазерной идентификации объемных объектов.
SWIR диапазон
Излучение с длиной волны 1.4-3 мкм.
Спектром применения излучения коротковолнового ИК диапазона более широкий, чем для ближнего ИК. Основное преимущество излучения этого типа - способность получать изображения при наличии дыма или тумана.
Возможными примерами использования такого типа излучения являются:
- Обнаружение объектов при наличии тумана или дыма, через тонировку или жидкости. SWIR возможно использовать для проведение спасательных работ.
- Проверка качества солнцезащитных работ.
- Проведение предреставрационной диагностики и определение подлинности картин. Некоторые типы краски являются прозрачными для данного излучения, что дает возможность находить элементы, которые невозможно детектировать при анализе в видимом излучении.
- Создание приборов ночного видения.
MWIR диапазон
Излучение с длиной волны 3-8 мкм.
Средний ИК диапазон часто применяется для создания тепловизоров. Преимуществом такого типа излучения является возможность наблюдения на дальних дистанциях при сложных наружных условиях.
Частыми областями использования инфракрасных камер среднего ИК диапазона являются:
- Определение химического состава образца
- Распознавание объектов по их тепловому излучению или тепловому следу
- ИК-спектроскопия и анализ горения
LWIR диапазон
Излучение с длиной волны 8-15 мкм.
Камеры, работающие в с излучением такого диапазона, способны детектировать излучения от объектов, которые обладают температурой равной 0 оС и ниже. Особо чувствительные могут определить излучение от тел с температурой -40 оС.
Возможно использование инфракрасных камер дальнего ИК диапазона в:
- Неразрушающем контроле
- Экспериментальной механике
- Определение деформаций объектов
О других применениях и особенностях каждого типа ИК камер могут подробнее рассказать наши специалисты.
Характеристики ИК камер
Одним из производителей ИК камер является компания FLIR System, разрабатывающая высокопроизводительные и недорогие системы инфракрасного изображения.

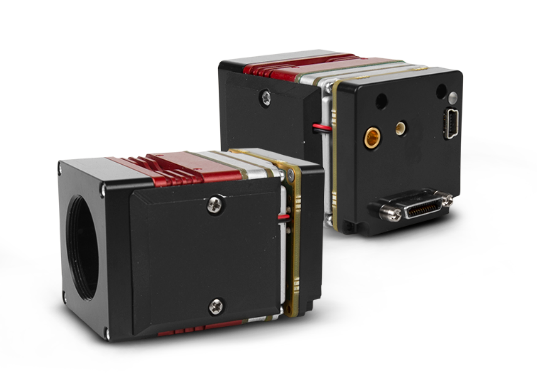

Камера SWIR диапазона:
- Матрица - 640 х 512 пикселей
- Размер пикселя - 15 мкм
- Размер камеры - 38 х 38 х 36 мм
Камера MWIR диапазона:
-
Матрица - 2048 х 1536 пикселей
- Размер пикселя - 10 мкм
- Размер камеры - 12.0 х 7.1 х 11.6 см

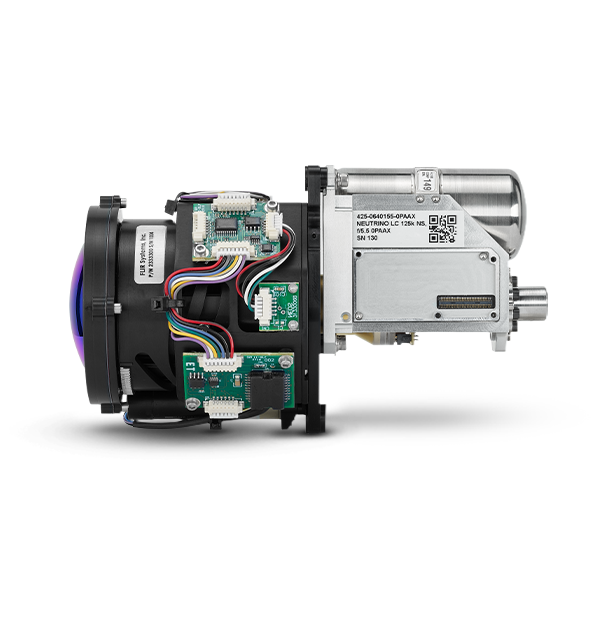

Камера MWIR диапазона:
- Матрица - 640 х 512 пикселей
- Размер пикселя - 15 мкм
- Размер камеры - 15.75 х 7.84 х 10.01 см

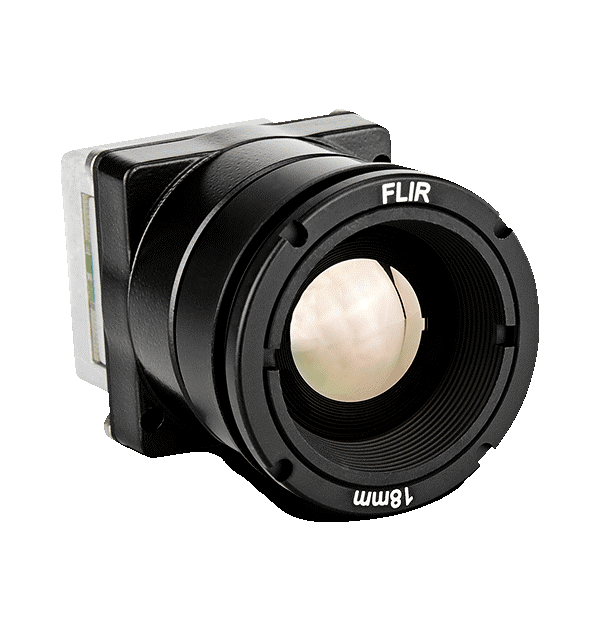

Камера LWIR диапазона:
- Матрица - 320 х 256 пикселей
- Размер пикселя - 12 мкм
- Размер камеры - 21 х 21 х 11 мм

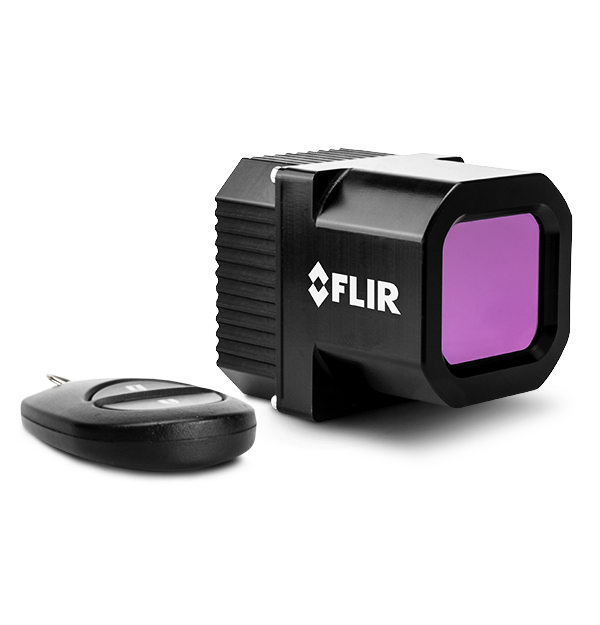

Автоматическая камера LWIR диапазона:
- Матрица - 640 х 512 пикселей
- Размер пикселя - 12 мкм
- Размер камеры - 35 х 40 х 47 мм

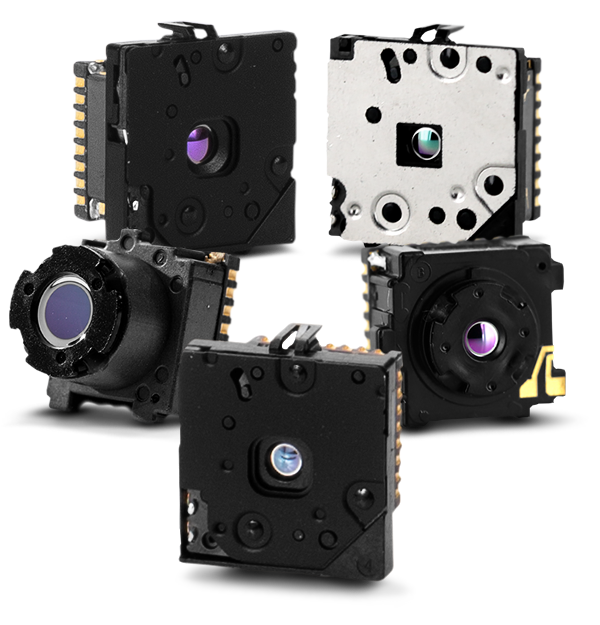

Камера LWIR диапазона:
- Матрица - 80 х 60 пикселей
- Размер пикселя - 17 мкм
- Размер камеры – 11.8 х 12.7 х 7.2 мм

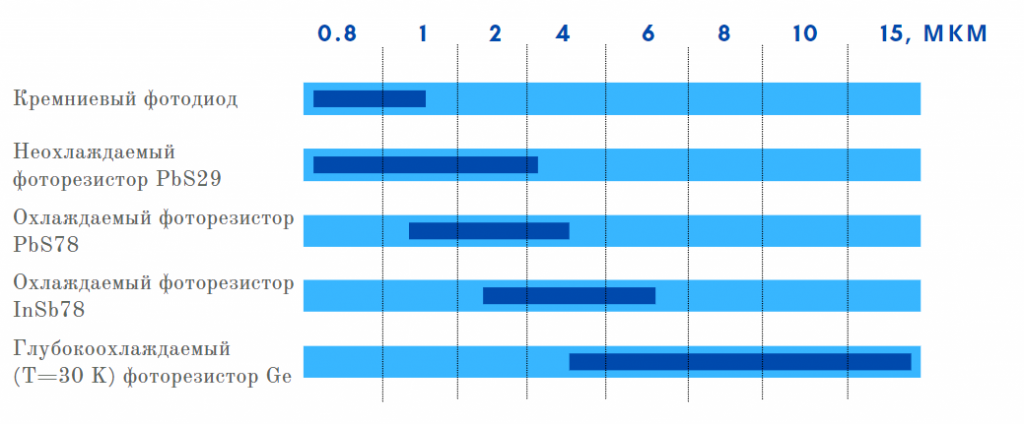

Спектральные характеристики некоторых приемников оптического излучения
